特點
| ● 小型化、高可靠性設計 | |||||||
| ● 單相交流全范圍電壓輸入 | |||||||
| ● 可承受四級浪涌能力 | |||||||
| ● 完善的過壓過流保護 |
應用領域：

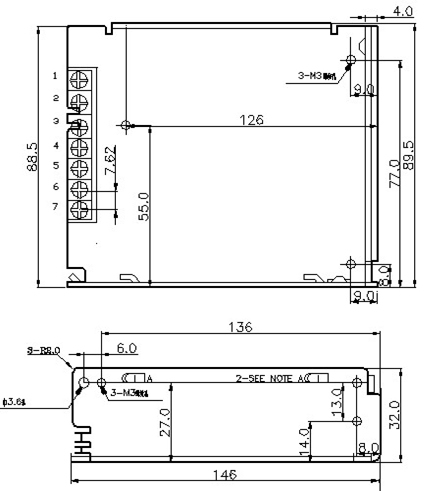

外形尺寸及引腳定義
| 引腳 | 名稱 | 功能 |
| 1 | L | 火線 |
| 2 | N | 零線 |
| 3 | FG | 接地 |
| 4 | -VOUT | 輸出負 |
| 5 | ||
| 6 | +VOUT | 輸出正 |
| 7 |
注： 1.尺寸單位均為mm
2.除特別注明，尺寸公差為±0.3mm
3.PCB為FR4板材
技術規范
| 電源型號 | 100W系列 | |||||||||
| 輸入 | 電壓[V]*1 | AC85～264V 或 DC120～375V | ||||||||
| 頻率[Hz] | 47～63 | |||||||||
| 效率[%] | ＞83 | |||||||||
| 輸入電流(A) | 110V:1.44 220V:0.81 | |||||||||
| 浪涌電流[A] | 110V:20 220V:40 | |||||||||
| 輸出 | 路數 | 具體輸出電壓和輸出電流詳見附表 | ||||||||
| 電壓[V] | ||||||||||
| 電流[A] | ||||||||||
| 輸出電壓精度[%] | ±1% | |||||||||
| 紋波及噪聲[%]*2 | ≤1% | |||||||||
| 負載調整率[%]*3 | ±2% | |||||||||
| 源調整率[mV]*4 | ±1% | |||||||||
| 溫度系數[%/℃] | 在最大輸出負載情況下，不大于±0.03%/℃ | |||||||||
| 額定功率[W] | 96 | |||||||||
| 保持時間[mS] | >20 | |||||||||
| 保護 | 輸出過壓保護 | 主路輸出：大于120%，可恢復 | ||||||||
| 過電流保護 | ≥120%，可恢復。 | |||||||||
| 環境 | 工作溫度、濕度*5 | -25℃～70℃，20～90%RH | ||||||||
| 儲藏溫度、濕度 | -30℃～80℃，20～95%RH（無結露） | |||||||||
| 耐振動 | 10～50HZ，振動10min，19.6m/s2（2倍重力加速度），X,Y,Z軸各一小時 | |||||||||
| 絕緣 | 絕緣耐壓 | 輸入對輸出： 2.5KVAC/5mA/1Min 輸入對輸?shù)兀?2.5KVAC/5mA/1Min 輸出對地： 1.0KVAC/5mA/1Min | ||||||||
| 絕緣電阻 | 絕緣電阻＞100MΩ At 500VDC（25℃,70%RH) | |||||||||
|
電磁 抗擾度 |
EMC實驗 | 滿足IEC61000-4-2、4、5 四級實驗要求 | ||||||||
| 傳導EMI | 滿足GB9254 CISPR A級 實驗要求 | |||||||||
|
機械 參數 |
重量[g] | 374 | ||||||||
| 尺寸[mm] | 146*89.5*32 | |||||||||

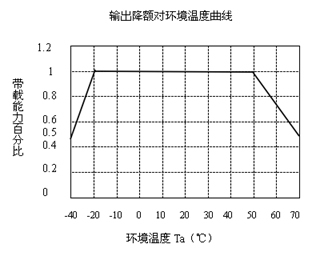

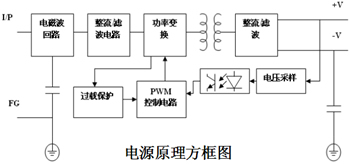

附圖
產品型號參照表
|
100W電源 產品型號 |
輸入電壓范圍(V) | 標準輸出電壓(V) | 標準輸出電流(mA) | 紋波（mV） | ||||||
| Vout1 | Vout1 | Vout1 | ||||||||
| CWS100A-12 | 85～264VAC | 12 | 8000 | 100 | ||||||
| CWS100A-24 | 85～264VAC | 24 | 4000 | 200 | ||||||
