一、電源特點和適用范圍
| ◆金屬外殼模塊化封裝，體積小巧，防塵防震； | ||||||
| ◆端子方式連接，可直接安裝，方便使用； | ||||||
| ◆原副邊隔離，隔離強度高； | ||||||
| ◆具有輸出限流功能； | ||||||
| ◆具有充電功能，可直接對外接的大容量電容進行充電； | ||||||
| 適用范圍：大容量電容充電器，電力永磁開關控制器，電力操作電源等。 | ||||||
二、技術參數
| 技術參數 | 測試條件 | 最小值 | 典型值 | 最大值 | |||||
| 輸入?yún)?shù) | 輸入電壓范圍（Vac） | 165 | 220 | 265 | |||||
| 直流電壓范圍（Vdc） | 200 | 310 | 375 | ||||||
| 輸入頻率（Hz） | 47 | 50 | 63 | ||||||
| 輸出電壓（V) | Vi=AC165V~AC265V | 51 | 52 | 53 | |||||
| 輸出電流(A) | Vi=AC165V~AC265V | --- | 1 | --- | |||||
| 輸出峰值電流(A) | 測試時間為30秒 | --- | 5 | --- | |||||
| 紋波噪聲（%） | 全范圍輸入，額定負載 | --- | --- | ±1 | |||||
| 源效應（%） | 全范圍輸入，輸出滿載 | --- | --- | ±1 | |||||
| 負載效應（%） | 標稱輸入,10%～100%負載之間變化 | --- | --- | ±5 | |||||
| 效率（%） | 額定輸入輸出 | 80 | 84 | --- | |||||
| 隔離耐壓 | 輸入對輸出： 2500VAC/1min/5mA | 2500Vac | --- | --- | |||||
| 輸入對地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 輸出對地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 工作溫度（℃） | 額定輸入輸出 | -40 | --- | 70 | |||||
| 存儲溫度（℃） | 無結露 | -45 | --- | 85 | |||||
| 大氣壓力（KPa） | 80 | --- | 110 | ||||||
| 電容端 | 電容容量（F） | 0 | --- | 20 | |||||
| 放電欠壓保護點（Vac） | 34 | 35.5 | 37 | ||||||
| 充電電壓范圍（Vdc） | 51 | 52 | 53 | ||||||
| 充電電流（A） | 0.24 | 0.3 | 0.36 | ||||||
| 電源保護 | 輸出過壓保護 | 保護點V0范圍120%-140% | |||||||
| 短路保護 | 輸出恒流保護 | ||||||||
| 電磁兼容 | DL/T721-2013標準 | 四級 | |||||||
| 外型尺寸 | 長 x 寬 x 高 | 168*77*26 | |||||||

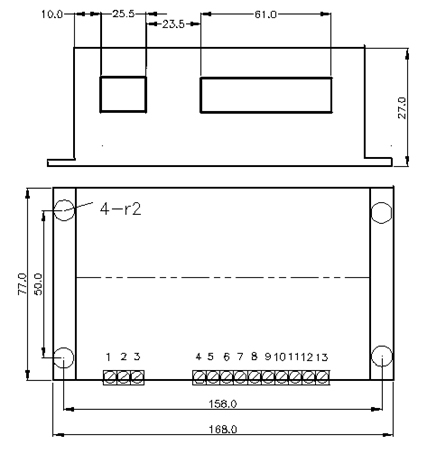

三、電源尺寸（單位：毫米）
端子定義說明：
| 1 | L | 交流輸入火線 | 8 | NC | 空腳 |
| 2 | FG | 大地 | 9 | NC | 空腳 |
| 3 | N | 交流輸入零線 | 10 | C- | 電容接入負 |
| 4 | NC | 空腳 | 11 | C+ | 電容接入正 |
| 5 | NC | 空腳 | 12 | VO- | 輸出負 |
| 6 | K1 | 掉電告警節點 | 13 | VO+ | 輸出正 |
| 7 | K2 | 掉電告警節點 |
四、使用注意事項
| 1、本電源在輸入交流電后即可工作，電源對電容模組進行充電，充電電流0.3A左右。 | |||||||||
| 2、告警輸出端子為內部繼電器輸出的節點，繼電器為常閉輸出節點，電源不工作時，K1-K2導通。 | |||||||||
| 3、輸出大容量電容負載嚴禁接反，以免發生危險。 | |||||||||
| 4、當電容帶電時嚴禁接線，以免永久損壞電源。 | |||||||||
| 5、本電源不允許持續頻繁充、放電工作，需要連續充放電時，控制充放電間隔不小于20秒。 | |||||||||
