| ◆專為柱上智能斷路器裝置配套設計的充電式模塊電源； | ||
| ◆具有對外接充電電池的智能充放電管理功能；當電池能量不夠時，能自動對電池進行充電，當交流輸入斷電時，電池能不間斷地對負載供電，具有電池過充過放保護功能；具有電池充、放電狀態顯示；具有輸出電池欠壓告警功能； | ||
| ◆220伏輸出最大瞬時輸出功率可達300W，體積小，轉換效率高； | ||
| ◆金屬外殼模塊化封裝，端子方式出線，安裝方便； | ||
| ◆絕緣安全性好，隔離強度高； | ||
| ◆采用優質器件，精心設計，可靠性高； | ||
| ◆電磁兼容性符合國家標準要求，抗干擾能力強。 | ||
二、技術參數
| 輸入?yún)?shù) | |||||
| 項目 | FTU300N-24S220A | ||||
| 輸入電壓范圍（Vac） | AC165V~AC265V | ||||
| 輸入頻率頻率（Hz） | 47HZ~63HZ | ||||
| 輸出參數 | |||||
| 項目 | 測試條件 | 輸出回路 | 最小值 | 典型值 | 最大值 |
| 輸出電壓(V） | Vin=AC165V~AC265V | Vo1 | 26.5V | 27V | 27.5V |
| 額定負載 | Vo2 | 200V | 230V | 240V | |
| 輸出電流(A) | Vin=AC165V~AC265V,不含充電電流 | Vo1 | 0 | 1 | -- |
| Vo2 | 0 | 0.1 | 1.5(30s) | ||
| 紋波噪聲（mVp-p） | 全范圍輸入，額定負載 | Vo1 | -- | -- | 200 |
| Vo2 | -- | -- | 2000 | ||
| 源效應（%） | 全范圍輸入，額定負載 | Vo1 | -- | -- | ±1 |
| Vo2 | -- | -- | ±1 | ||
| 負載效應（%） | 標稱輸入,10%～100%負載之間變化 | Vo1 | -- | -- | ±5 |
| Vo2 | -- | -- | ±5 | ||
| 輸出過壓保護(Vdc) | Vo1 | 29 | 33 | 35 | |
| 出廠設定電池浮充電壓(V) | Vin=AC165V~AC265V，I1o=1A,IB=0.015A,Ta=25℃ | 26.5V | 27V | 27.5V | |
| 電池充電電流(A) | Vin=AC165V~AC265V，I1o=1A | 0.3 | 0.4 | 0.6 | |
| 電池放電關斷點(V) | I1o=1A | 19.5 | 20 | 20.5 | |
| 電池欠壓告警點(V) | I1o=1A | 22 | 22.5 | 23 | |
| 其他特性 | |||||
| 項目 | 測試條件 | 最小值 | 典型值 | 最大值 | |
| 效率（%） | 額定輸入輸出 | 70 | 72 | --- | |
| 隔離耐壓 | 輸入對輸出： 3000VAC/1min/5mA | 3000Vac | --- | --- | |
| 輸入對地： | 3000Vac | --- | --- | ||
| 輸出對地： | 2500Vac | --- | --- | ||
| 告警信號對其他： | 1200Vac | --- | --- | ||
| 輸出之間： | 1200Vac | --- | --- | ||
| 電磁兼容性 | DL/T 721-2013標準 | 四級 | |||
| 外型尺寸 | 長 x 寬 x 高：204*100*30(mm) | ||||
| 工作溫度（℃） | 額定輸入輸出 | -40 | --- | 75 | |
| 存儲溫度（℃） | 無結露 | -45 | --- | 85 | |
| 大氣壓力（KPa） | 80 | --- | 100 | ||

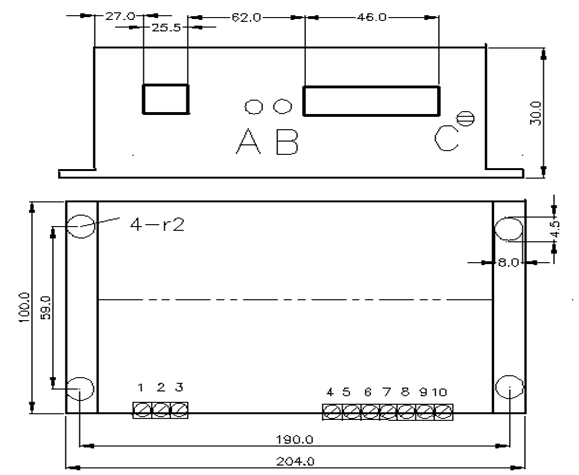

三、電源尺寸（單位：毫米）
端子定義
四、使用說明
| 電源指示燈 | |||||
| 充電：綠色指示燈，表明電源正常工作，同時在給電池充電； | |||||
| 放電：綠色指示燈，表明電源已經停止工作，同時電池在對負載放電； | |||||
| 電源使用 | |||||
| ⑴參見本說明接線示意圖，確保正確連接，本電源適用于對6——30Ah鉛酸電池或膠體免維護電池進行充電； | |||||
| ⑵電源本身對負載輸出電流，同時為電池進行恒流充電，當電池充電完成后，電源自動轉為浮充電狀態； | |||||
| ⑶當交流斷電時，電池不間斷為負載供電，零切換時間，電池放電至欠壓告警點時，電源輸出電池欠壓告警信號，當電池放電低于過放關斷點時，電池延時10s關閉負載輸出。 | |||||
| ⑷當負載需要較大電流，超出電源提供的最大電流時，電源自身過流保護，負載電流開始由電池提供； | |||||
| (5)Vo2輸出電位器調節 | |||||
| 調節電位器，Vo2輸出電壓200Vdc~240Vdc連續可調，用戶可選擇需要的輸出電壓。 | |||||
