| ◆專為饋線保護裝置（FTU）配套設計的充電式模塊電源； | |||||
| ◆具有對外接充電電池的智能充放電管理功能；當電池容量不夠時，能自動對電池進行充電，當交流輸入斷電時，電池能不間斷地對負載供電，具有電池過充過放保護功能；具有電池充、放電 狀態顯示；具有電池活化功能，可手動或通過外部信號自動對電池進行活化維護；具有輸出電池欠壓告警和交流輸入失電告警功能和電池活化警告； | |||||
| ◆輸出最大功率120W，體積小，轉換效率高； | |||||
| ◆金屬外殼模塊化封裝，防潮防塵防氧化，抗振動，端子方式出線，安裝方便； | |||||
| ◆絕緣安全性好，隔離強度高； | |||||
| ◆采用優質器件，精心設計，可靠性高； | |||||
| ◆電磁兼容性符合國家標準要求，抗干擾能力強； | |||||

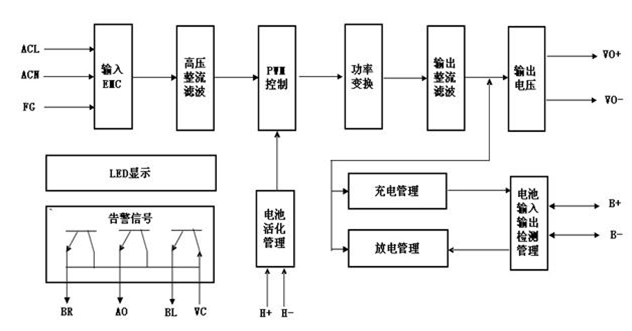

二、電源內部結構圖
三、技術參數
| 技術參數 | 測試條件 | 最小值 | 典型值 | 最大值 | |||||
| 輸入?yún)?shù) | 輸入電壓范圍（Vac） | 165 | 220 | 265 | |||||
| 輸入頻率（Hz） | 47 | 50 | 63 | ||||||
| 輸出電壓(V) | Vi=AC165V~AC265V，Io=0～2A | 26.5 | 27 | 27.5 | |||||
| 輸出電流(A) | Vi=AC165V~AC265V,不含充電電流 | 0 | 2 | 5 | |||||
| 紋波噪聲 | 全范圍輸入，額定負載 | --- | --- | 150 | |||||
| 源效應（%） | 全范圍輸入，輸出滿載 | --- | --- | ±0.5 | |||||
| 負載效應（%） | 標稱輸入,10%～100%負載之間變化 | --- | --- | ±1 | |||||
| 出廠設定電池浮充電壓(V) | Vi=AC165V~AC265VIo=2A,IB=0.015A,Ta=25℃ | 26.5 | 27 | 27.5 | |||||
| 電池充電電流(A) | Vi=AC165V~AC265V，Io=2A | 0.4 | 0.5 | 0.6 | |||||
| 電池放電關斷點(V) | Io=2A | 19.5 | 20 | 20.5 | |||||
| 電池活化完成點(V) | Io=2A | 22 | 22.5 | 23 | |||||
| 電池欠壓告警點(V) | Io=2A | 22 | 22.5 | 23 | |||||
| 活化觸點接觸時間 | 自動活化時 | -- | 1 | 5 | |||||
| 效率（%） | 額定輸入輸出 | 80 | 83 | --- | |||||
| 隔離耐壓 | 輸入對輸出：2500VAC/1min/5mA | 2500Vac | --- | --- | |||||
| 輸入對地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 輸出對地：2500VAC/1min/5mA | 2500Vac | --- | --- | ||||||
| 告警信號對其他：2500VAC 1min 5mA | 2500Vac | --- | --- | ||||||
| 外型尺寸 | 長x 寬 x 高：168*77*30(mm) | ||||||||
| 電磁兼容 | DL/T721-2013 | 四級 | |||||||
| 工作溫度（℃） | 額定輸出輸出 | -40 | --- | 70 | |||||
| 存儲溫度（℃） | 無結露 | -45 | --- | 80 | |||||
| 大氣壓力（KPa） | 80 | --- | 100 | ||||||

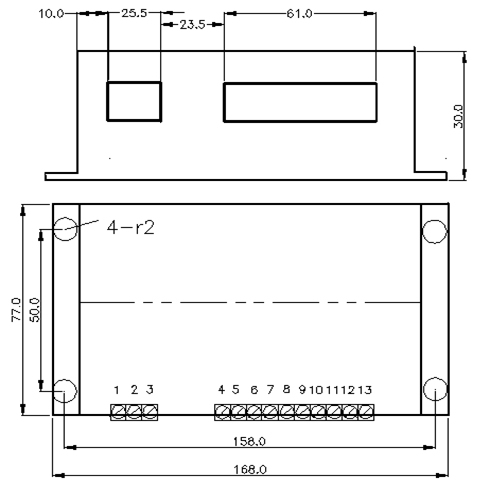

四、電源尺寸（單位：毫米）
引腳定義說明：
| 1 | L | 交流輸入 | 8 | H+ | 活化接點+ |
| 2 | FG | 保護接地 | 9 | H- | 活化接點- |
| 3 | N | 交流輸入 | 10 | V1 | 負載正極 |
| 4 | AO | 活化信號輸出 | 11 | G1 | 負載負極 |
| 5 | BR | 輸入失電信號 | 12 | B- | 電池負 |
| 6 | BL | 電池欠壓信號 | 13 | B+ | 電池正 |
| 7 | VC | 信號公共端 | 14 |
五、使用說明
| 6.1 電源指示燈 | |||||||||
| 活化：電源活化時燈亮，否則熄滅。 | |||||||||
| 放電：電池放電或活化時燈亮，否則熄滅。 | |||||||||
| 充電：交流有電時亮，否則熄滅。 | |||||||||
| 6.2 電源使用 | |||||||||
| 6.2.1參見本說明接線示意圖正確連接，本電源適用于對4—14Ah鉛酸電池或膠體免維護電池進行充電； | |||||||||
| 6.2.2電源本身對負載輸出電流，同時為電池進行恒流充電，當電池充電完成后，電源自動轉為浮充電狀態； | |||||||||
| 6.2.3當交流斷電時，電池不間斷為負載供電，零切換時間，電池放電至欠壓告警點時，輸出電池欠壓告警號,當電池放電低于欠壓保護點時，電源關閉負載輸出； | |||||||||
| 6.2.4當負載需要較大電流，超出電源提供的最大電流時，電源自身保護關斷，負載電流完全由電池提供，當負載電流小于電源提供的最大電流時，電源自動啟動工作； | |||||||||
| 6.2.5電池的活化，當電池長時間處于浮充電狀態，應對電池進行活化以免電池極板鈍化，活化可以由外部CPU控 制的繼電器把電源的活化端子H+、H-短接一次或手動按鍵（不小于1秒，但最好不要超過5秒）電源進入活化狀態，電源關閉輸出，電池放電，當電池放電至活化完成點時，電源啟動工作向負載供電并為電池充電。 | |||||||||
| 6.3 告警端子的使用 | |||||||||
| 告警輸出端子為電子結點(見內部原理圖)，需在VC端輸入+5V～+24V直流電壓，在告警時告警結點導通或截止，告警結點帶載能力為0～5mA（推推薦使用0.5Ma），告警結點壓降為0.1～0.5V。告警結點對電源輸入、輸出、機殼、保護地絕緣強度為2500Vac電壓，絕緣電阻100MΩ。 | |||||||||
| 6.4 電池的使用 | |||||||||
| 本電源可配用4～16AH鉛酸電池或膠體免維護電池，電池接在電源的電池端子（B+、B-）上，負荷電流小于15A時負載接在電源輸出端子上，非經常性負荷最大電流超過15A時，可直接接在電池上，此時電源的電池放電保護功能失效。 | |||||||||
| 電池的均衡充電時間：（此充電時間為大約時間，只做參考，根據不同的電池充電時間會有不同） | |||||||||
| 電池容量（AH） | 4 | 6 | 8 | 10 | 12 | 14 | |||
| 充電時間（小時） | 7 | 10 | 15 | 18 | 22 | 26 | |||
| 6.5 按鍵的使用 | |||||||||
| 6.5.1 活化on：交流有電時按下，手動使電池進入活化狀態； | |||||||||
| 6.5.2 活化off：活化過程中按下，手動使電池退出活化狀態，否則到達活化萬成點后自退； | |||||||||
| 6.5.3 電池on：交流沒有電時按下使使電池向負載供電，交流有電時按下無作用； | |||||||||
| 6.5.4 電池off：交流沒有電時且電池在放電狀態下按下，使電池退出放電，否則電池放電至過放保護點自動退出，交流有電時無作用。 | |||||||||
六、使用注意事項
| 1、輸出請選用截面積大于1.5mm2的導線，輸入端應加裝保險絲和壓敏電阻。 | |||||||||
| 2、請按圖正確接線，切勿接反，否則將造成電源永久性損壞！ | |||||||||
| 3、本產品不具備輸入過壓保護功能，輸入電壓不得超過指標極限值。 | |||||||||
| 4、為進一步降低輸出紋波噪聲，用戶可在輸出端并聯10～470uF電解電容和1uF獨石電容。 | |||||||||
| 5、本產品輸出不允許并聯工作。 | |||||||||
| 6、本機的FG端與外殼相連，F(xiàn)G端應接入大地，以增加抗干擾能力。 | |||||||||
| 7、本電源工作時外殼較熱，請?jiān)陔娫粗車Ａ粢欢ǖ目p隙保持空氣流動利于散熱，對溫度敏感的裝置盡量 | |||||||||
| 遠離電源。 | |||||||||
